ตลับลูกปืนตุ๊กตา คืออะไร

ตลับลูกปืนตุ๊กตา หรือภาษาอังกฤษคือ Bearing unit จะประกอบไปด้วย ตลับลูกปืนเม็ดกลมแนวรัศมี ซีล และเสื้อ (Housing) ซึ่งจะมีรูปร่างแตกต่างกันไปครับ

เมื่อนำตลับลูกปืนและเสื้อมาประกอบกันแล้ว วงนอกของตลับลูกปืนจะแนบกับพื้นผิวด้านในของเสื้อพอดี เนื่องจากพื้นผิวด้านในของเสื้อจะเป็นผิวโค้ง ทำให้ตลับลูกปืนตุ๊กตานั้น ๆ สามารถปรับแนวไปตามการหมุนของเพลาได้ครับ

รูปร่างของเสื้อแบบต่าง ๆ ที่นิยมใช้

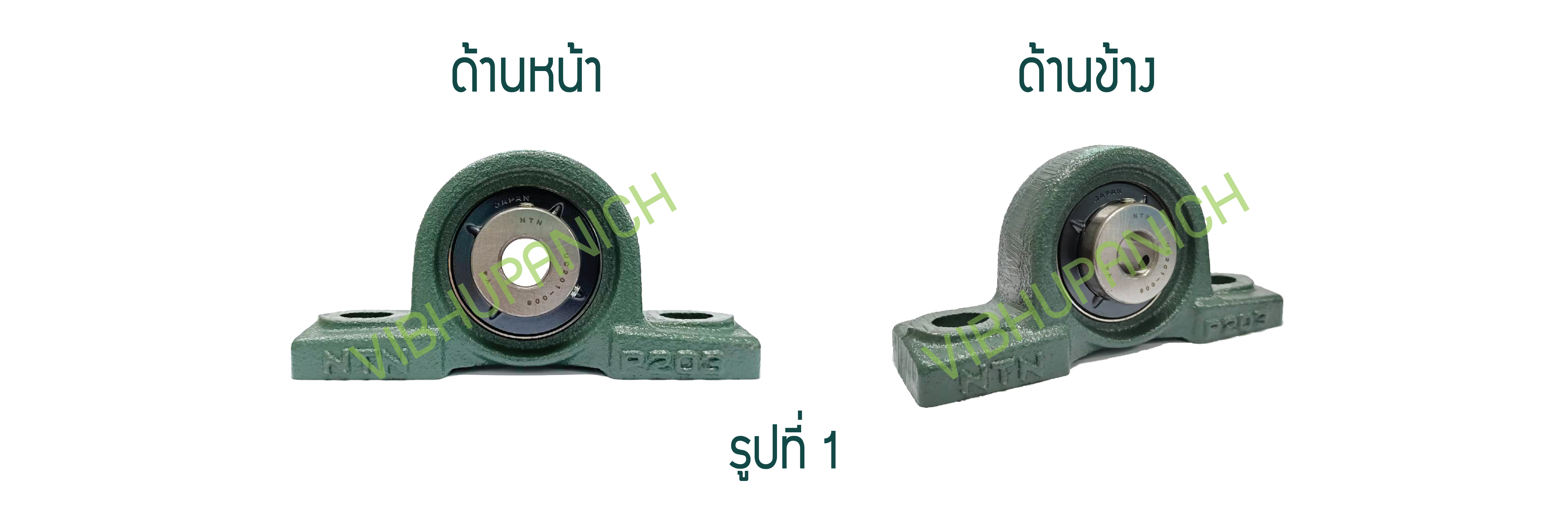

1. UCP หรือ Pillow block จะมีรูปร่างตามรูปที่ 1 ครับ

2. UCT หรือ Take-up จะมีรูปร่างคล้ายตัว T ตามรูปที่ 2 ครับ

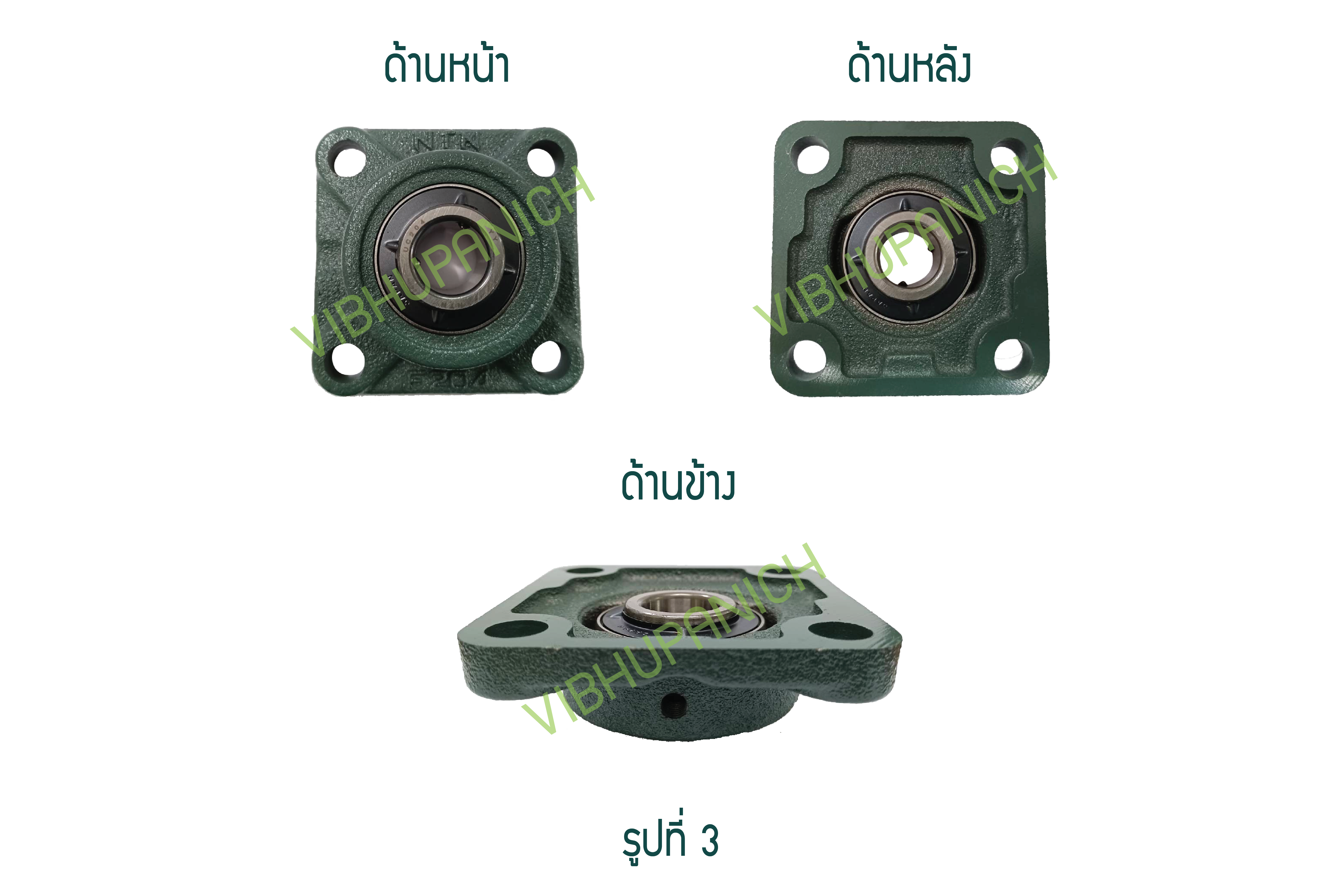

3. UCF หรือ Square Flange จะมีลักษณะเป็นสี่เหลี่ยมจัตุรัสตามรูปที่ 3 ครับ

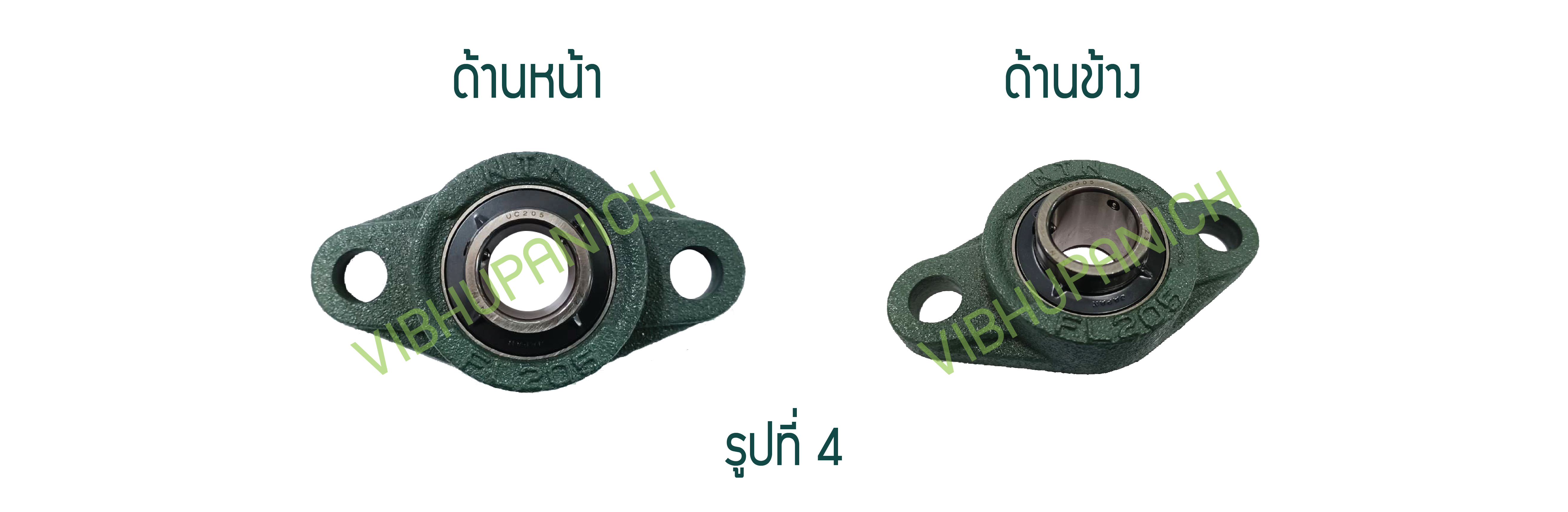

4. UCFL หรือ Rhombus flanged units cast housing จะมีรูปร่างตามรูปที่ 4 ครับ

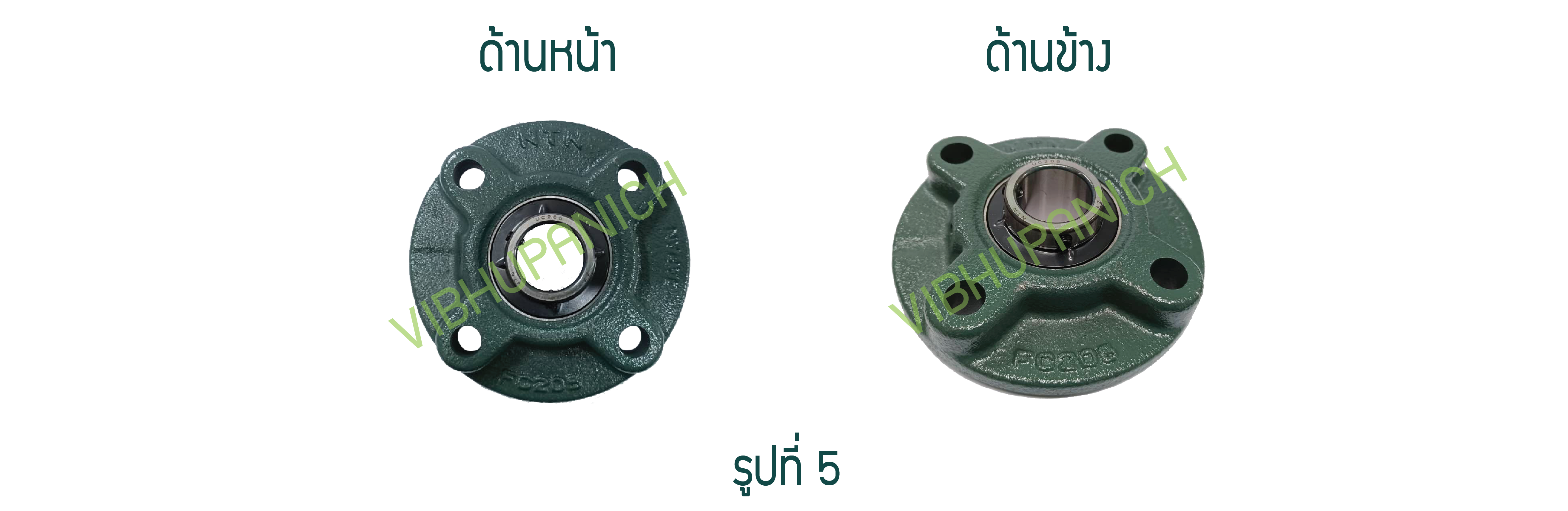

5. UCFC หรือ Round flanged units cast housing with spigot joint จะเป็นรูปวงกลมตามรูปที่ 5 ครับ

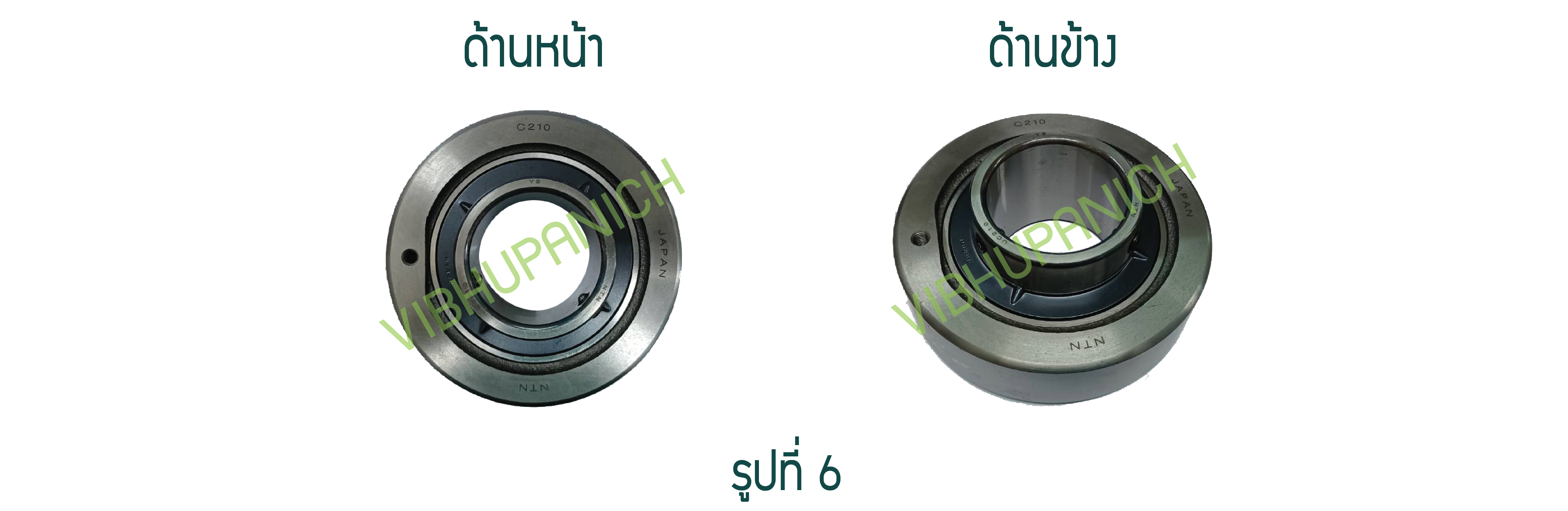

6. UCC หรือ Cartridge units cast housing จะเป็นรูปวงกลมตามรูปที่ 6 ครับ

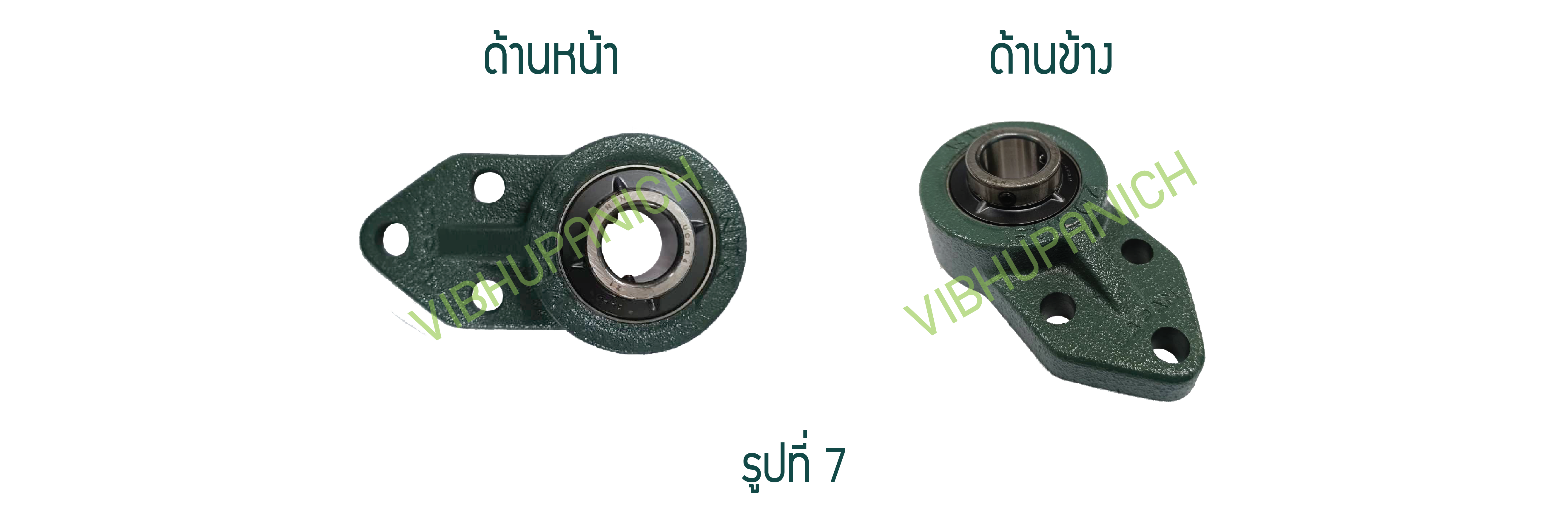

7. UCFH หรือ Modified flanged units cast housing จะเป็นรูปทรงตามรูปที่ 7 ครับ

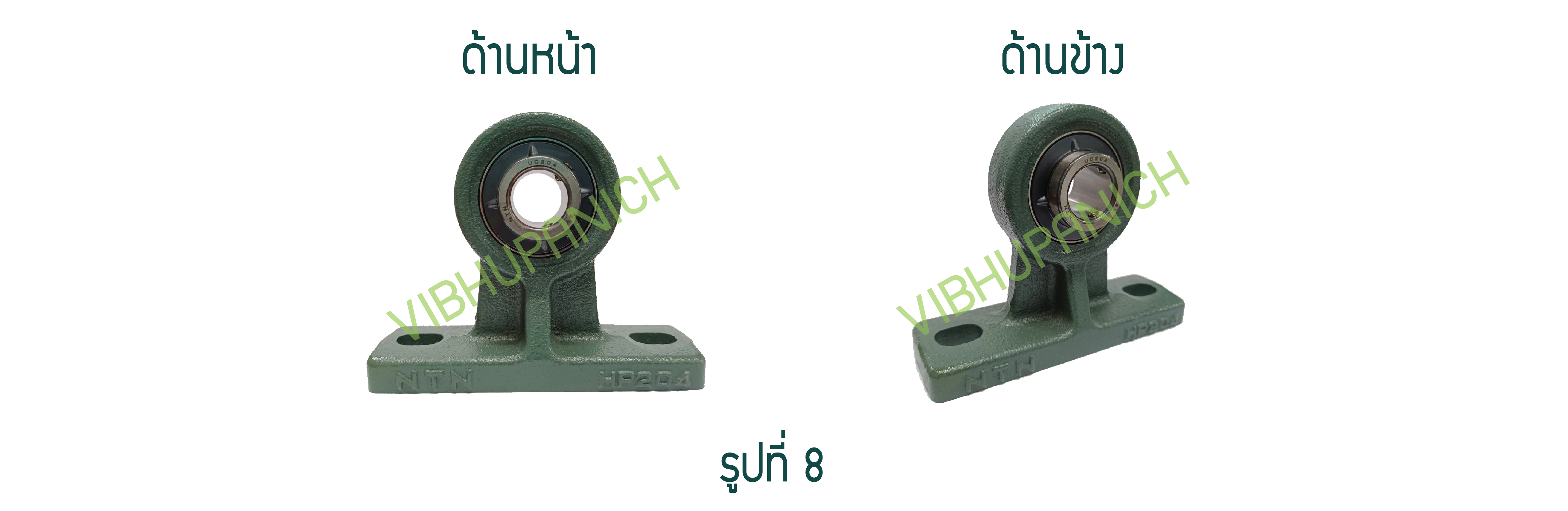

8. UCHP หรือ Pillow blocks cast housing high center height จะมีรูปร่างตามรูปที่ 8 ครับ

การอ่านเบอร์ตลับลูกปืนตุ๊กตา

เบอร์ของตลับลูกปืนตุ๊กตา โดยพื้นฐาน จะแบ่งออกเป็น 2 ส่วนครับ คือ

1. เบอร์ของตลับลูกปืน ซึ่งปกติจะขึ้นด้วย UC หรือ UK ครับ

2. เบอร์เสื้อ จะแตกต่างกันออกไป ตามรูปร่างของเสื้อที่เราต้องการครับ เช่น P, F, FC, FL เป็นต้นครับ

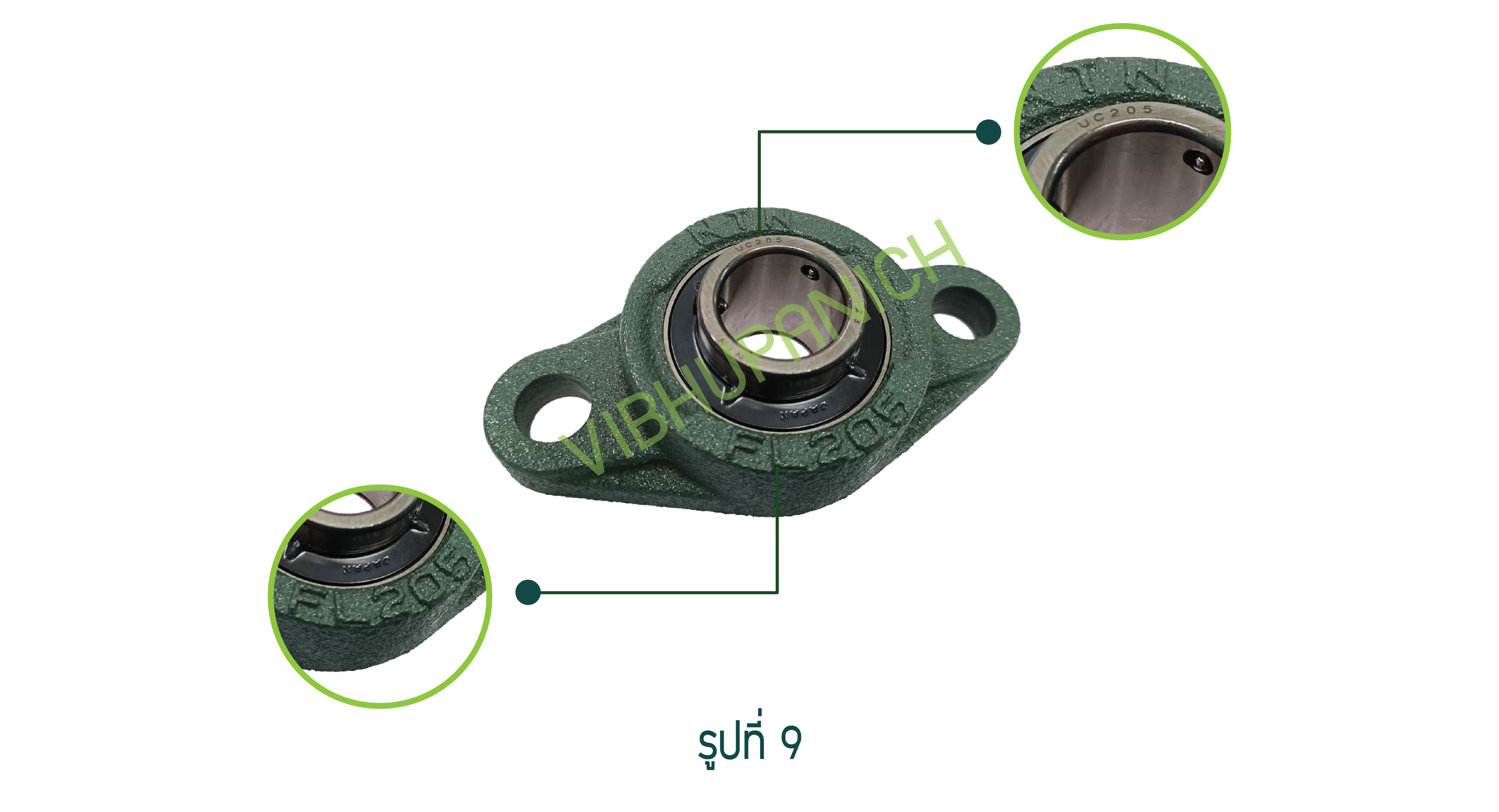

ตัวอย่างเช่น จากรูปที่ 9 เราจะอ่านเบอร์ตลับลูกปืนตุ๊กตานี้ได้ว่า UCFL 205 โดยเบอร์ที่เป็นตัวเลข เราจะอ่านจากตลับลูกปืนเป็นหลัก ไม่ได้อ่านจากเบอร์เสื้อครับผม

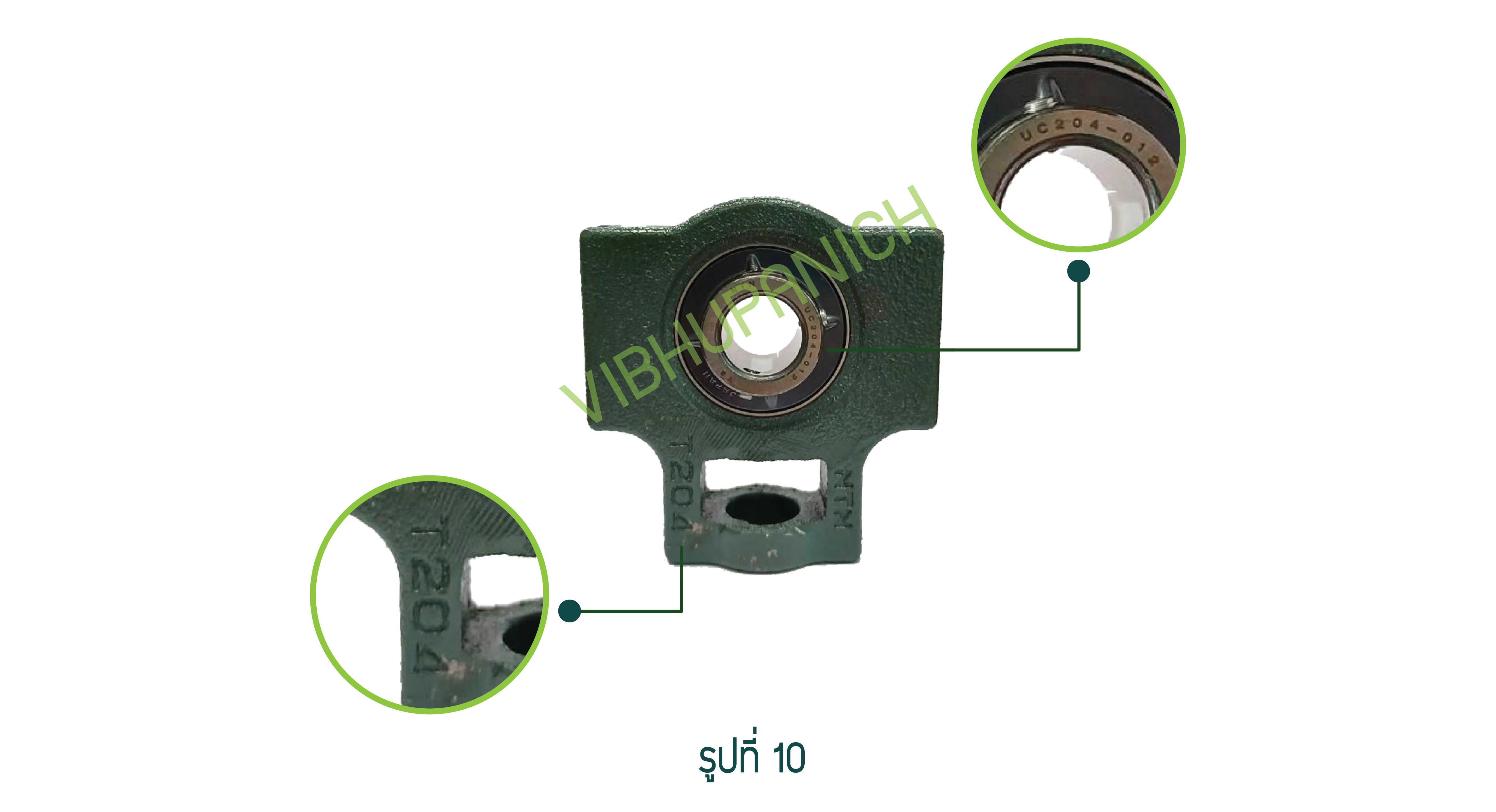

อีกตัวอย่างจากรูปที่ 10 เบอร์ตลับลูกปืนคือ UC204-012 และเสื้อเป็นแบบ UCT เราจึงอ่านเบอร์ตลับลูกปืนตุ๊กตานี้ได้ว่า UCT 204-012 ครับ

วัสดุเสื้อของตลับลูกปืนตุ๊กตา

1. เหล็กหล่อ จะมีลักษณะตามภาพด้านบนทั้งหมดครับ ซึ่งเป็นแบบที่นิยมใช้มากที่สุด เนื่องจากมีความทนทานสูงครับ

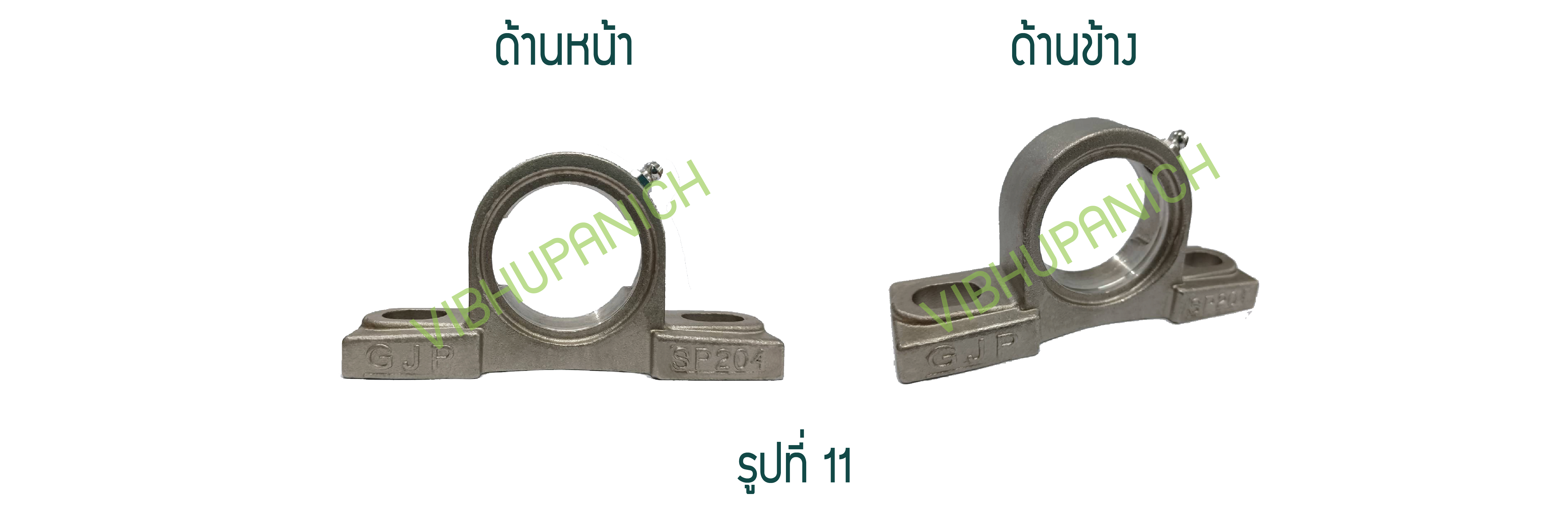

2. สเตนเลส จะเป็นลักษณะตามรูปที่  11 ด้านล่างนี้ ซึ่งเป็นแบบที่นิยมใช้ในงานอุตสาหกรรมอาหารเนื่องจากสแตนเลสมีคุณสมบัติป้องกันการเกิดสนิมเป็นอย่างดีครับ เบอร์ตลับลูกปืนตุ๊กตาแบบเสื้อสเตนเลส จะมี SS ขึ้นก่อนเบอร์หลัก ตัวอย่างเช่น ในรูปที่ 11 จะมีเบอร์เป็น SS-P 204 และถ้ามีใส่ลูกปืนด้วย ก็จะอ่านเบอร์ได้ว่า SS-UCP 204 ครับ

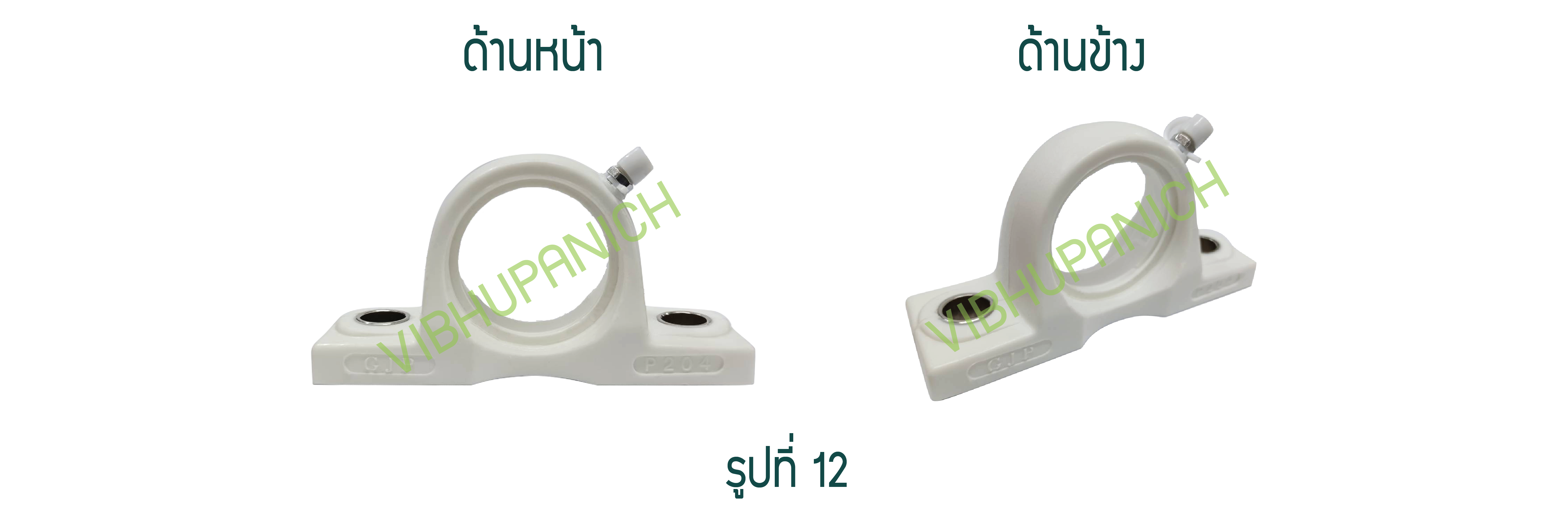

3. พลาสติก จะมีน้ำหนักเบากว่าเหล็กหล่อและสเตนเลส ซึ่งเป็นแบบที่นิยมใช้ในงานอุตสาหกรรมอาหารที่มีเครื่องจักรชนิดเบาครับ เนื่องจากพลาสติกไม่ก่อให้เกิดสนิมครับ เบอร์ตลับลูกปืนตุ๊กตาที่เสื้อเป็นแบบพลาสติก จะมี PL ต่อท้ายเบอร์ภาษาอังกฤษ แต่อยู่ก่อนเลขครับ ตัวอย่างจากรูปที่ 12 เราจะอ่านเบอร์ตลับลูกปืนตุ๊กตานี้ได้ว่า PPL 204 หรือ ถ้าหากมีลูกปืนด้วย จะอ่านเบอร์ได้ว่า SS-UCPPL 204 ครับ
